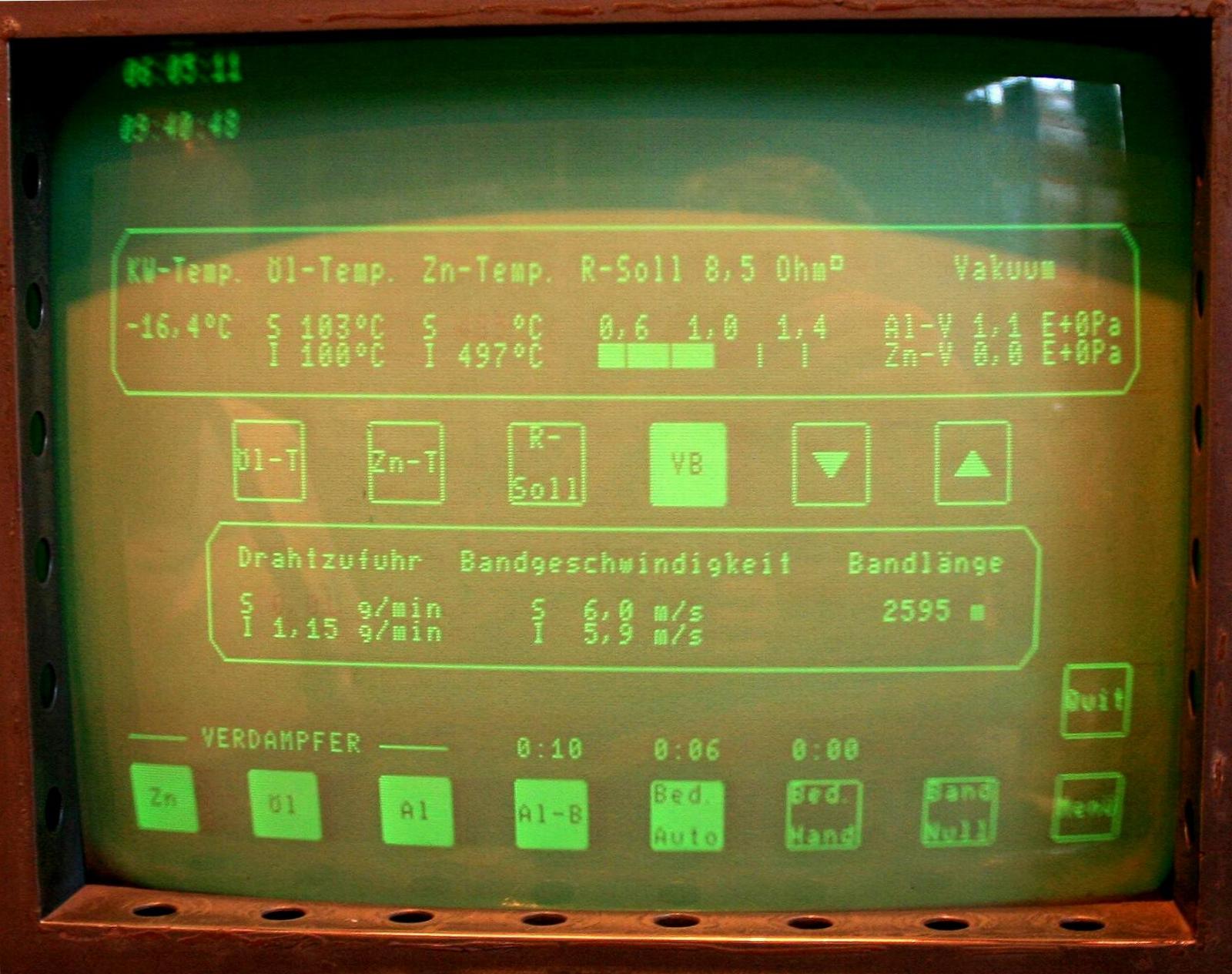

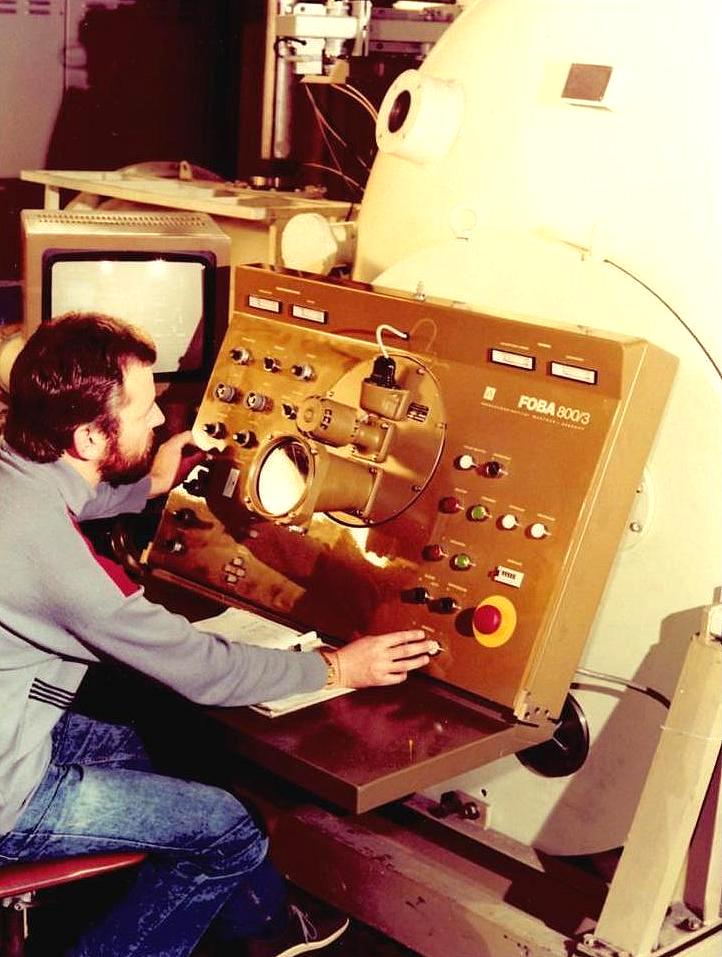

Bedampfungsanlage FOBA 800 und FOBA 1000Hersteller: IvA Institut von Ardenne DresdenFOBA 800 im IvA Dresden- Erprobungsanlage- Verbleib? FOBA 800 / 1 bis 4- Einsatz im VEB Elektronik Gera, BT Pforten, 4 FOBA 800-Anlagen- Hochvakuum-Bedampfungsanlage (1*E-02 Pa, Rootspumpe und Öl-Diffusionspumpe) - für Rohpapier (8 - 20 µm) und Folie ab 5 µm), 800 mm Breite, für Kondensatorherstellung - Elektronenstrahl erhitzt Aluminium hoher Reinheit (Linienverdampfer aus Verdampfungstiegel, K1520 gesteuert) - Belagwiderstand 2 bis 10 OHMquadrat - Schichtdickenkontrolle durch Leitwertmessungen (Änderung über Verweilzeit des Elektronenstrahles) - doppelseitige Metallisierung in einem Anlagendurchlauf - Bandgeschwindigkeit 3 - 6 m/s - E-Kanone 30 kV, 2A, gesteuert über Tyristor-Einheit - qualitativ besser als Ag/Zn-Tiegel-Bedampfung - 2. K1520-Rechner steuert gesamte Anlage, Farbmonitor für Anzeige Anlagenzustand - alle 4 Anlagen verschrottet FOBA 800 / 5- Einsatz in der Elektronicon Gera GmbH, BT PfortenFOBA 1000 / 1 und 2- Einsatz in Leipzig- Hochvakuum-Bedampfungsanlage für Folie, 1000 mm Breite, Verpackungsmaterial - Elektronenstrahl erhitzt Aluminium im Tiegel (K1520 gesteuert) - E-Kanone 30 kV, 2A, gesteuert über Tyristor-Einheit - 2. K1520-Rechner steuert gesamte Anlage, Farbmonitor für Anzeige Anlagenzustand - Verbleib der 2 Anlagen unbekannt (verschrottet?) Testbetrieb der Bedampfungsanlage FOBA 800/3 im IvA Dresden

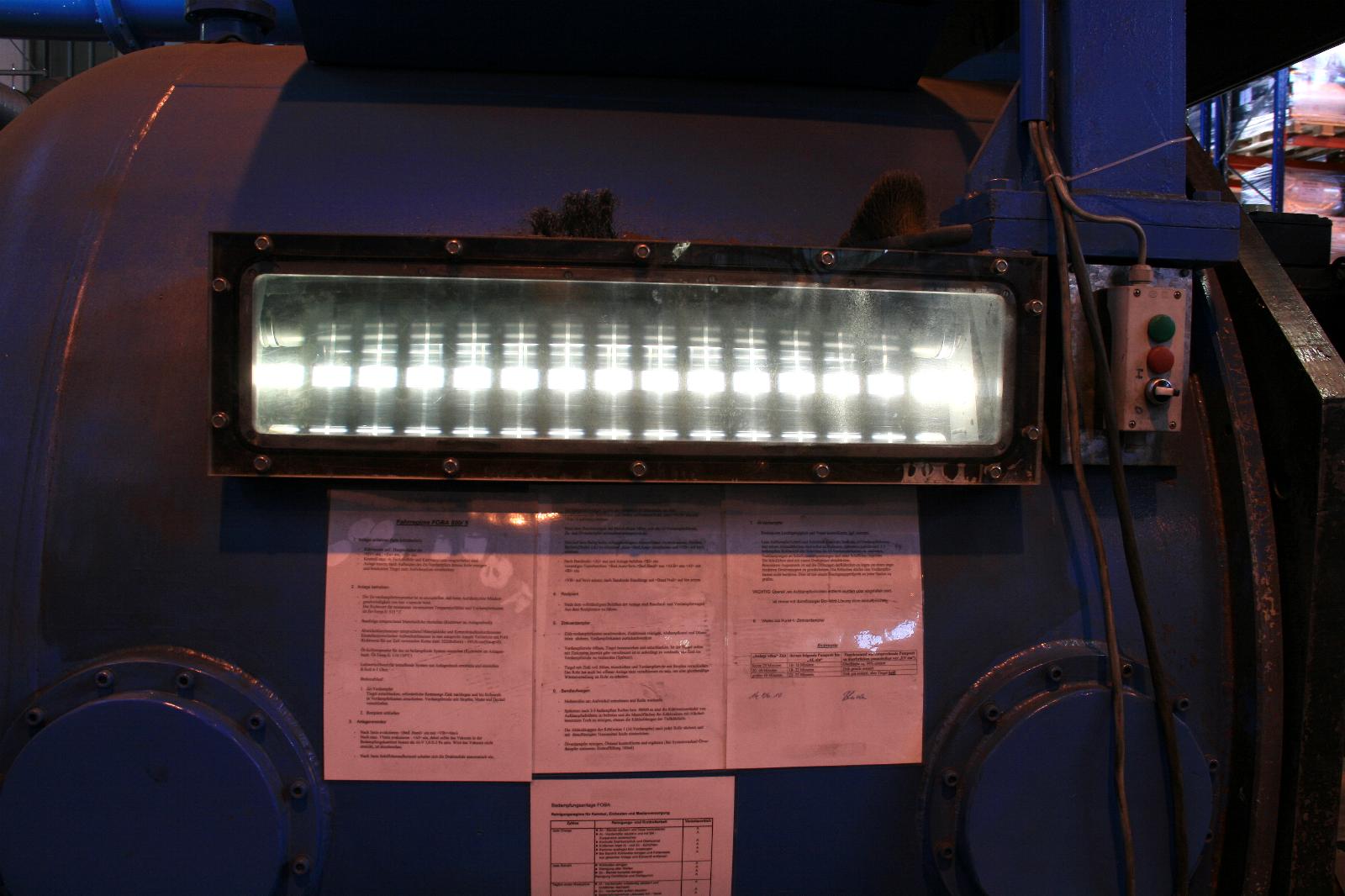

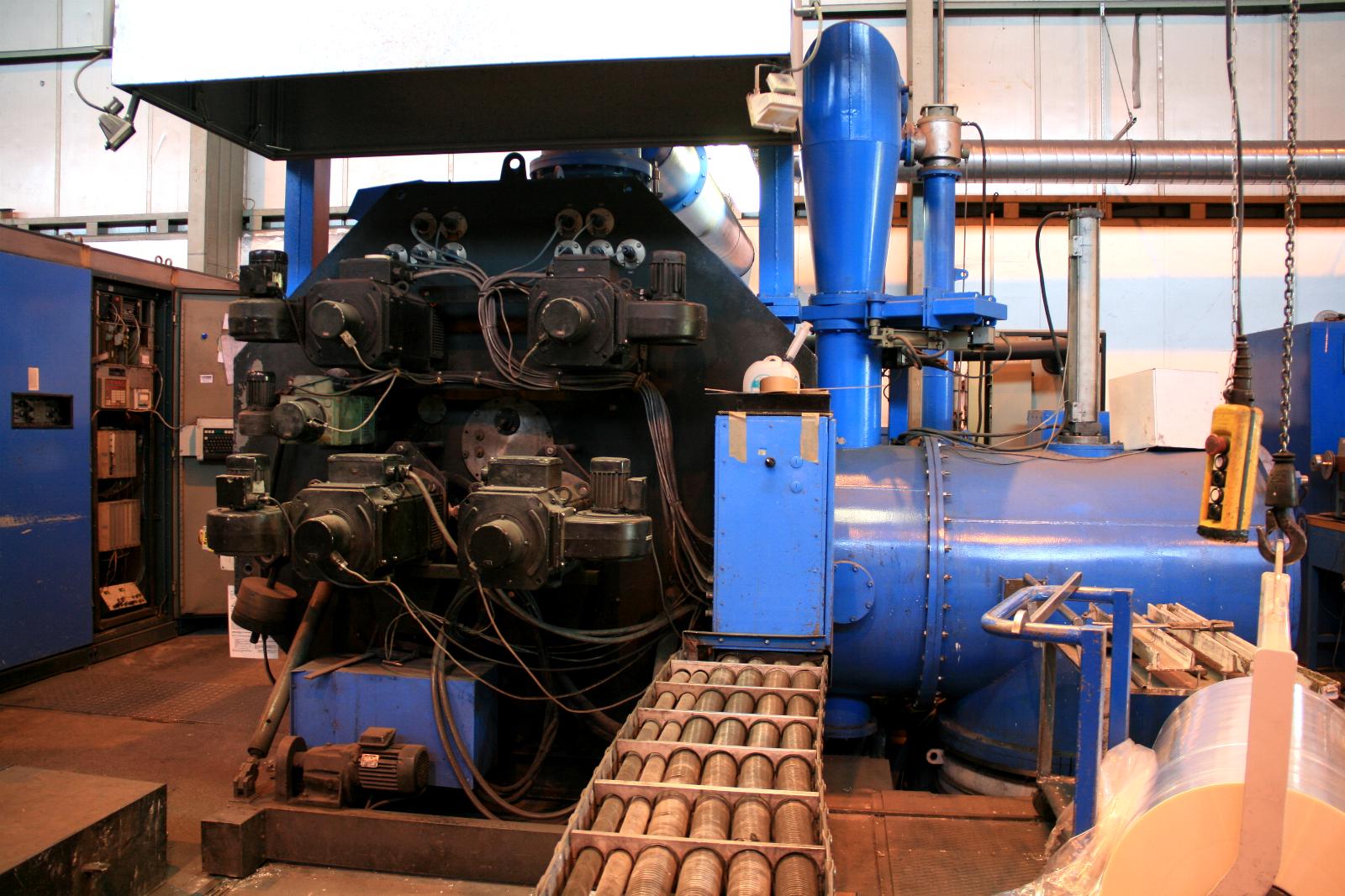

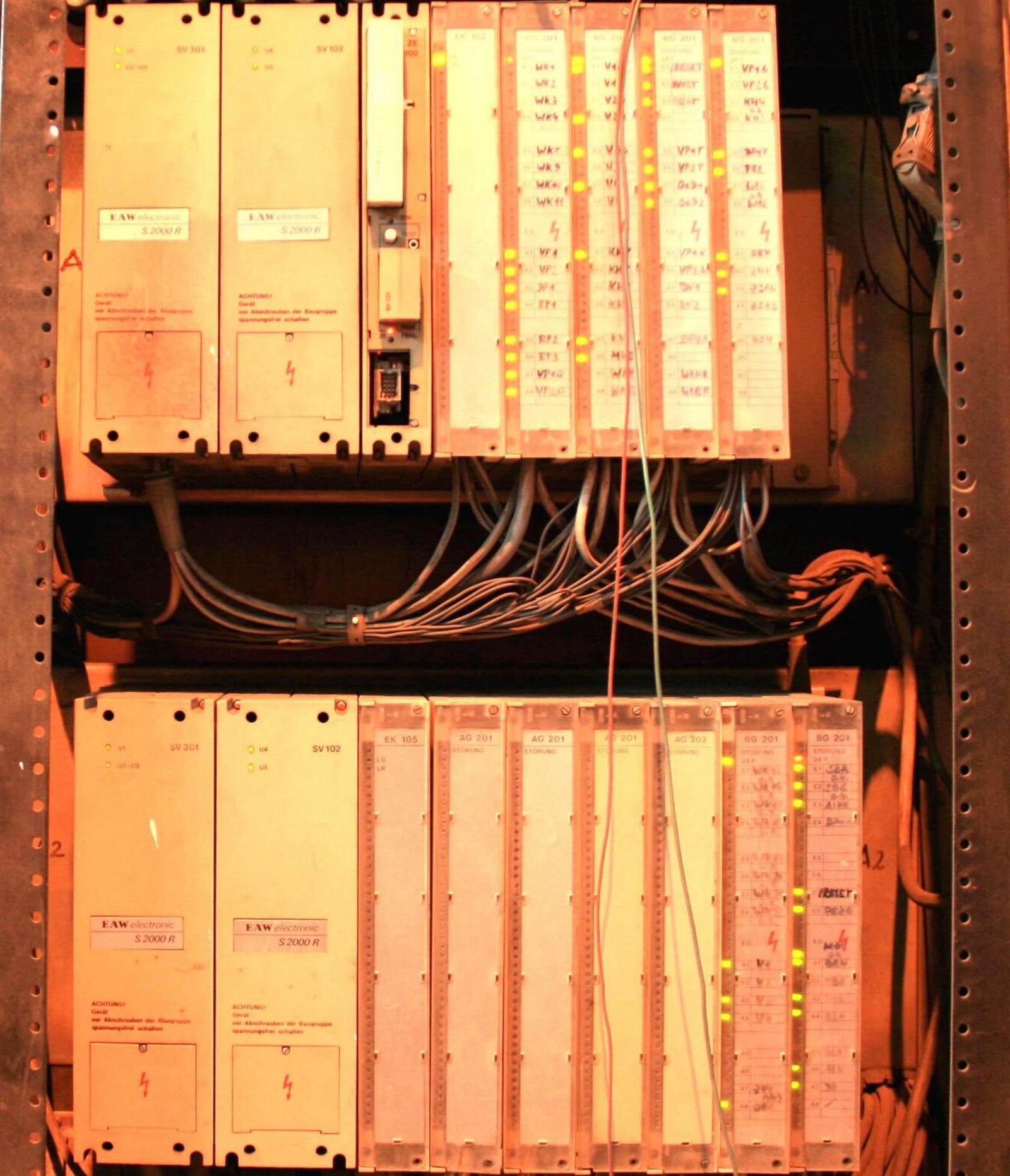

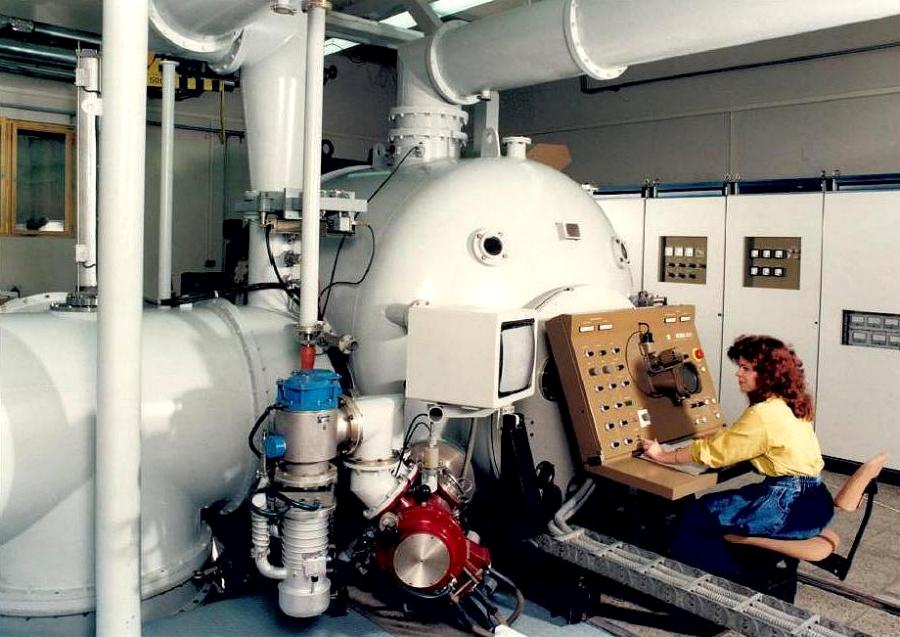

 Anlagenbild FOBA 800/1 2011: Produktionseinsatz FOBA 800 / 5 in der Electronicon GmbH Gera

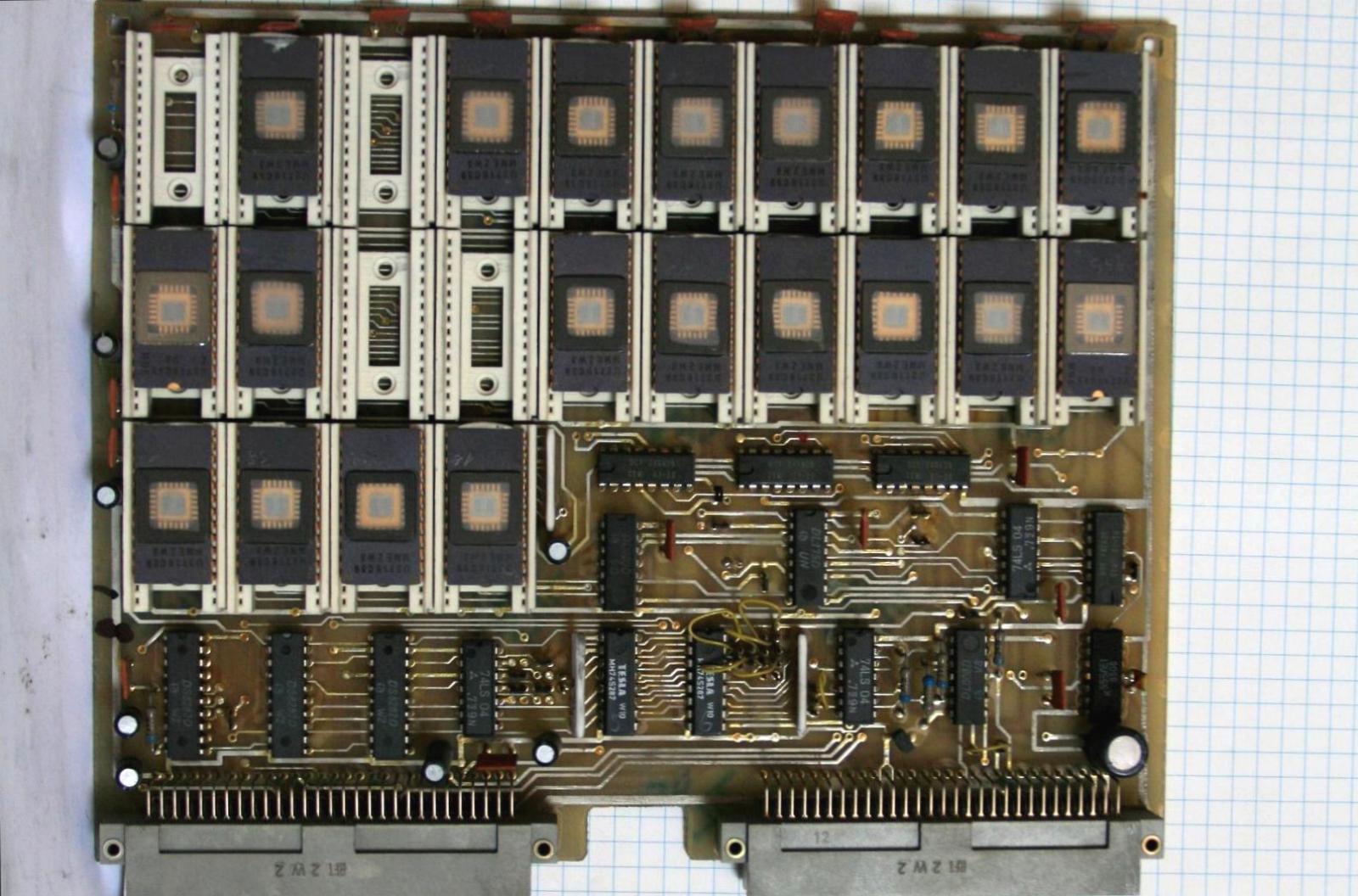

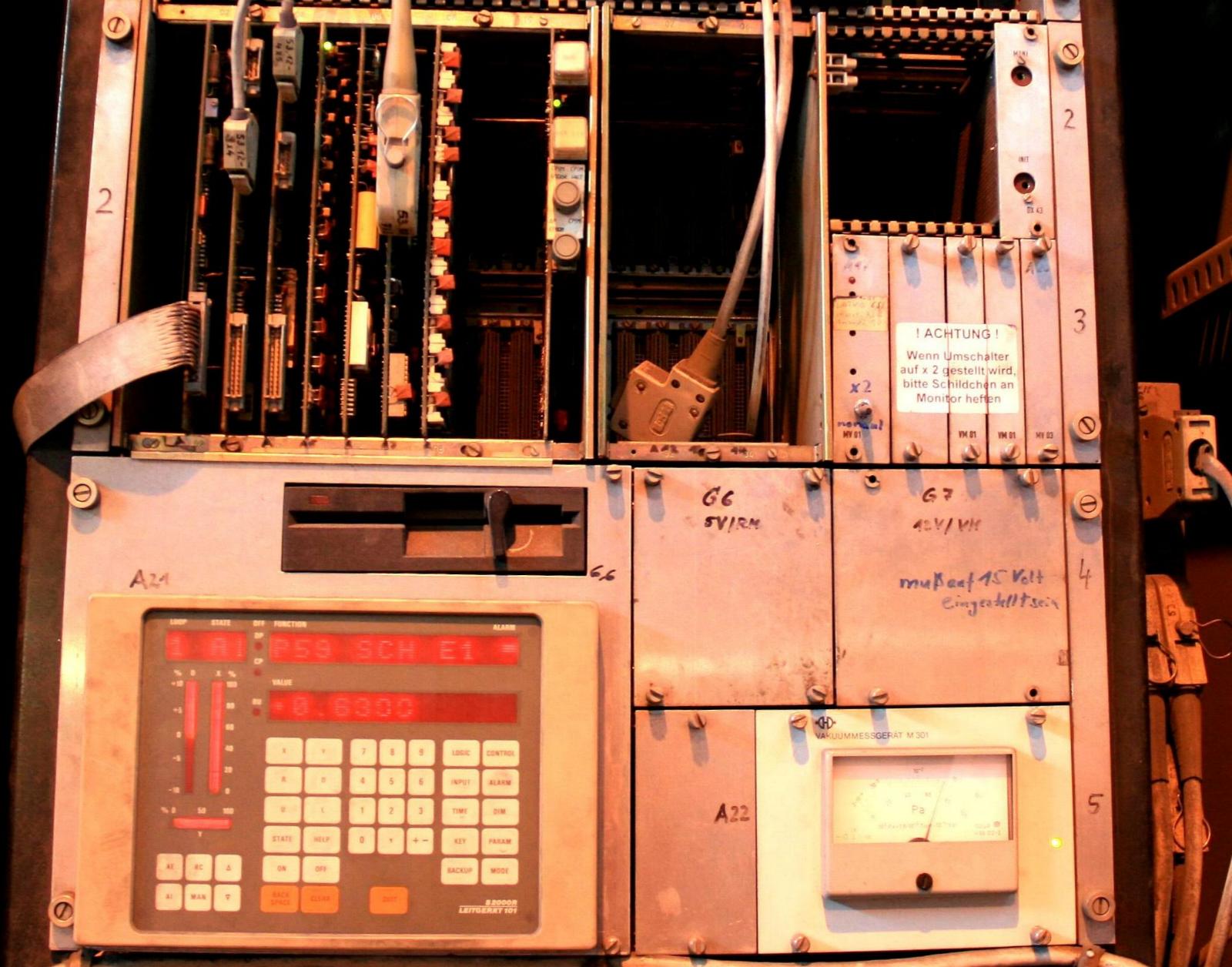

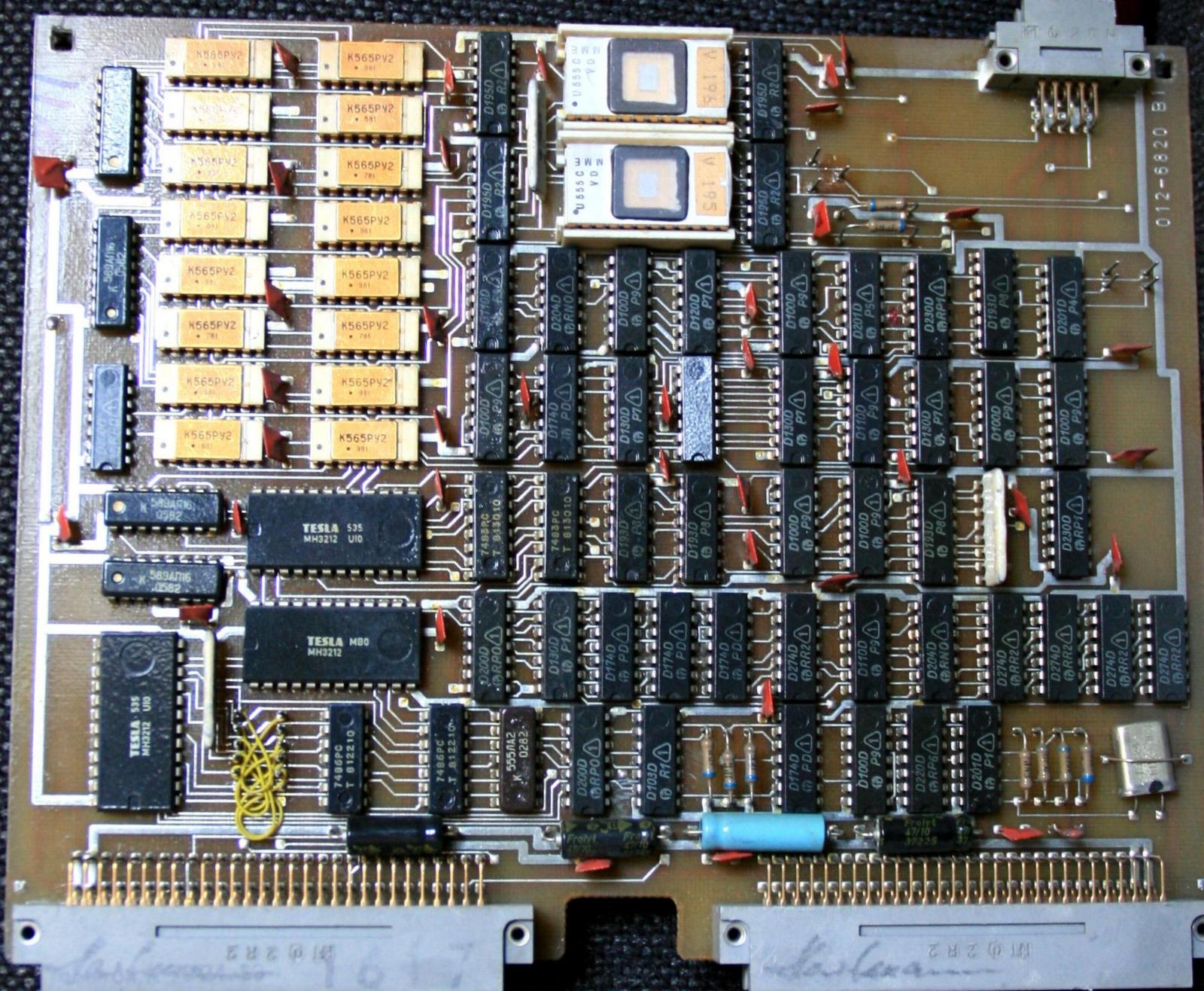

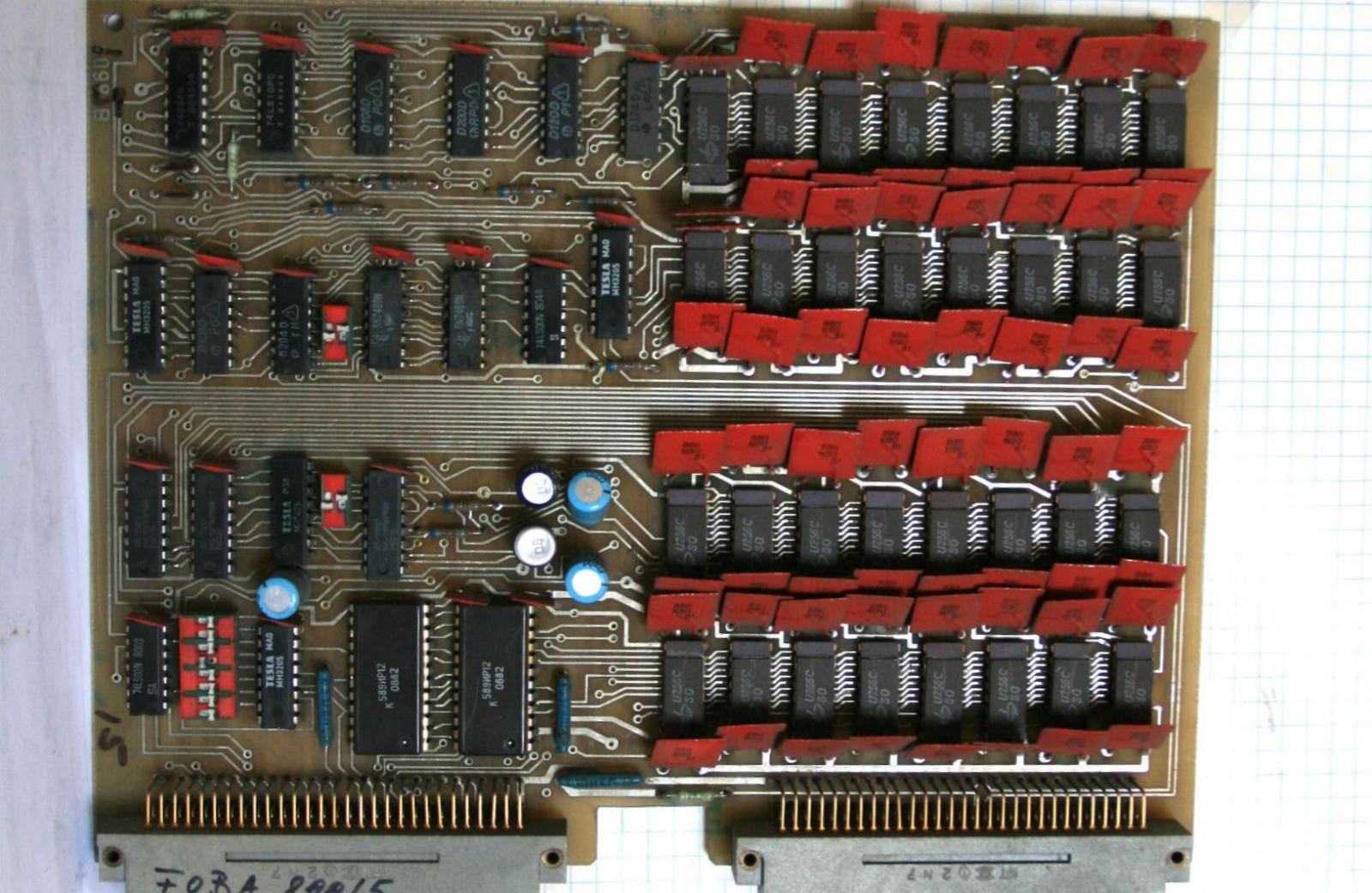

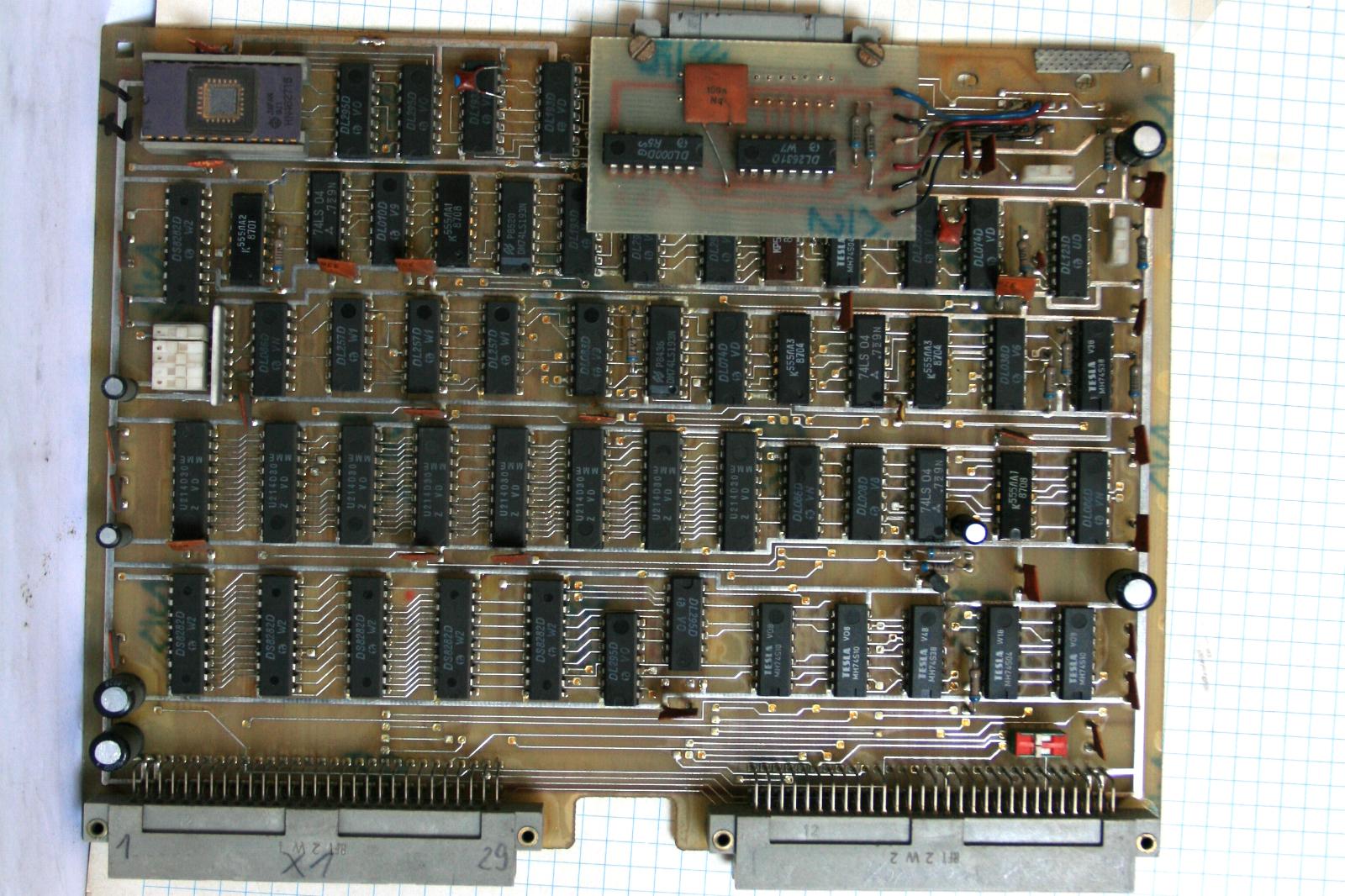

K1520 Baugruppen der FOBA 800 / 5

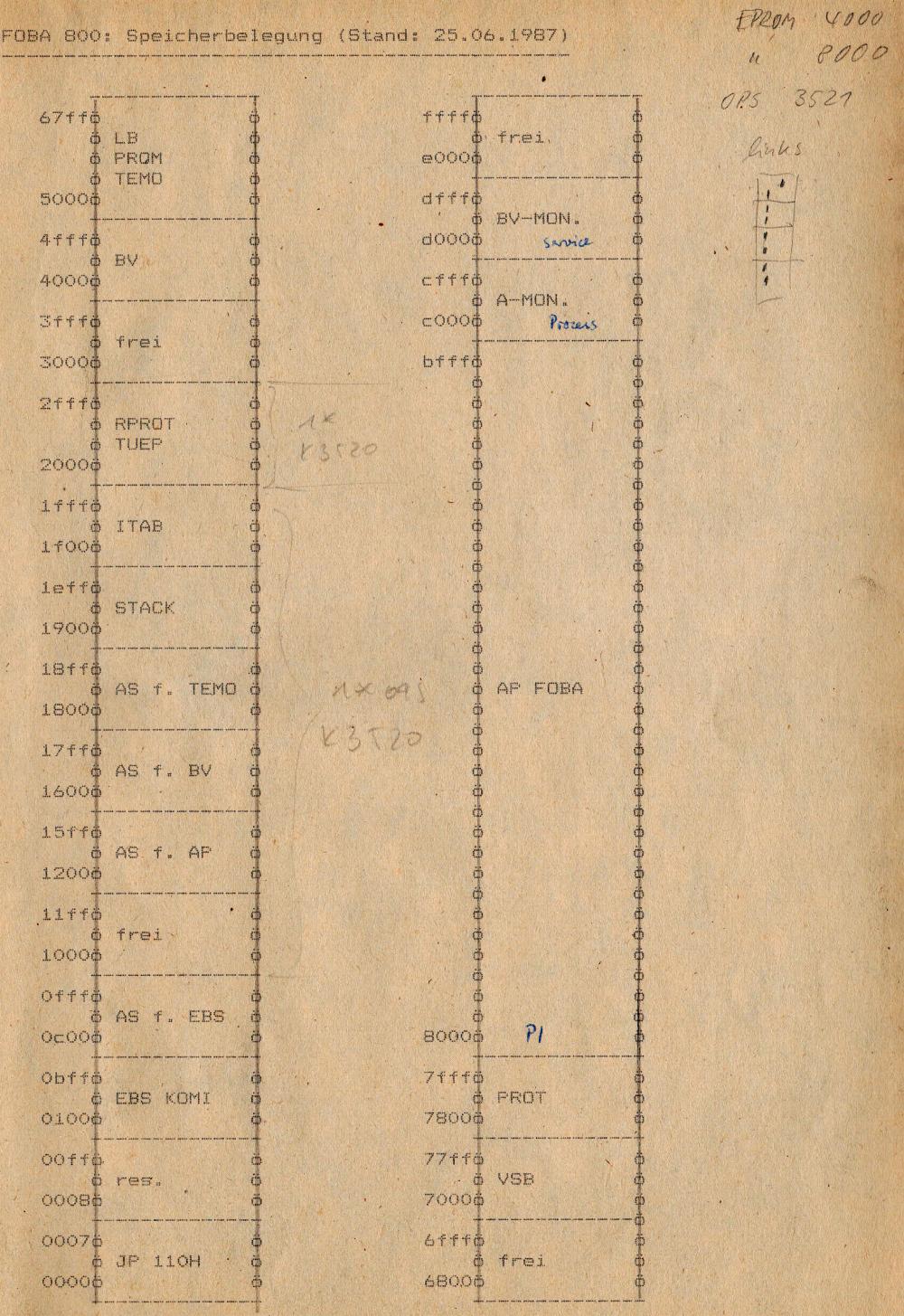

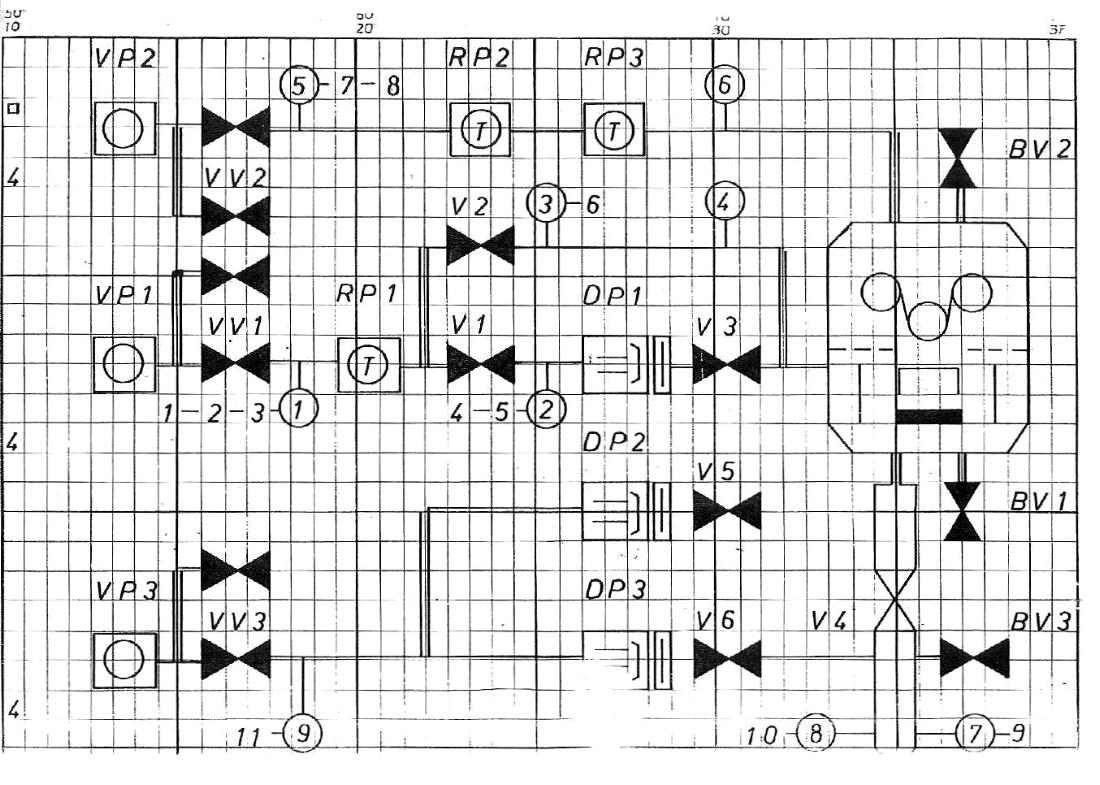

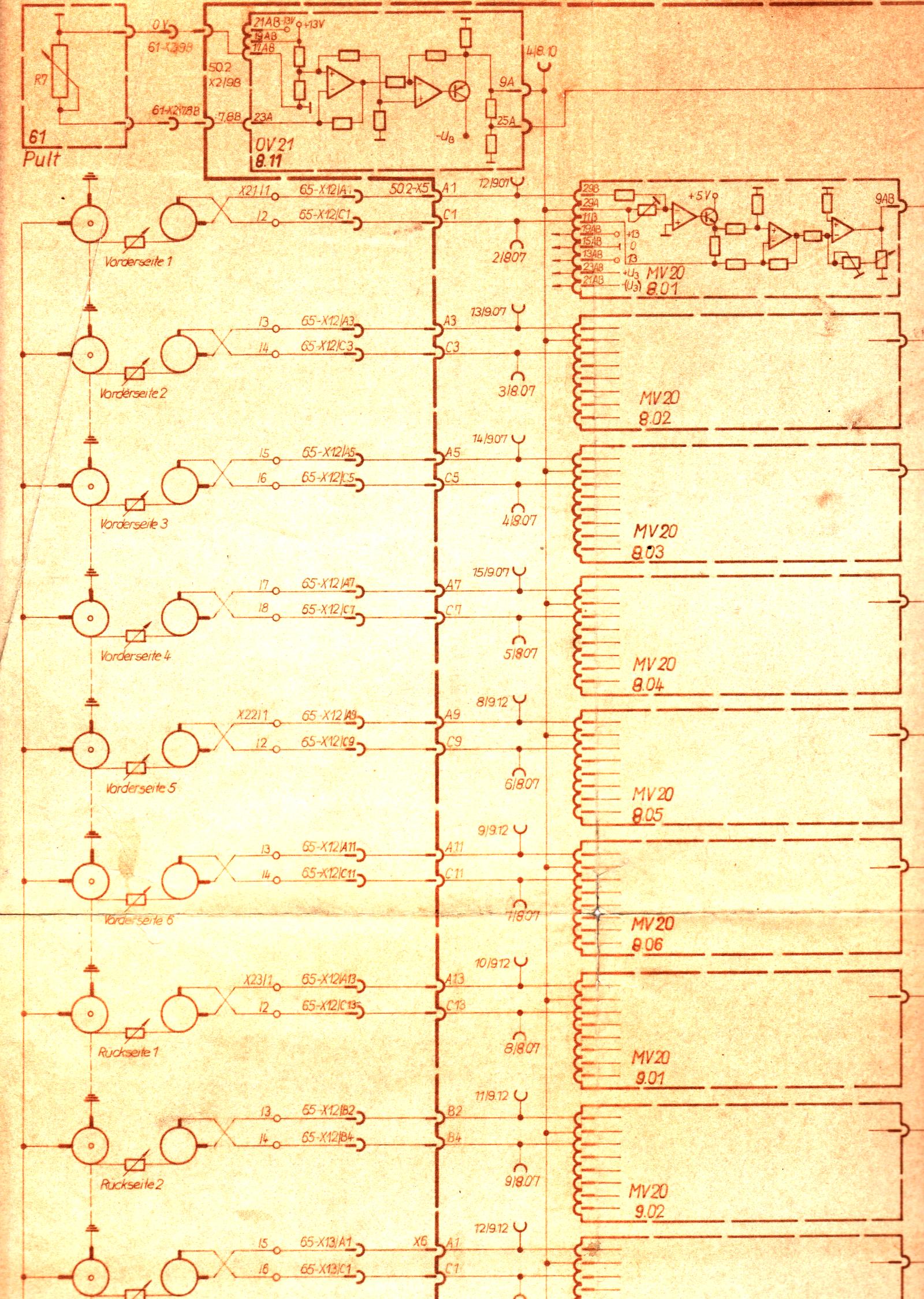

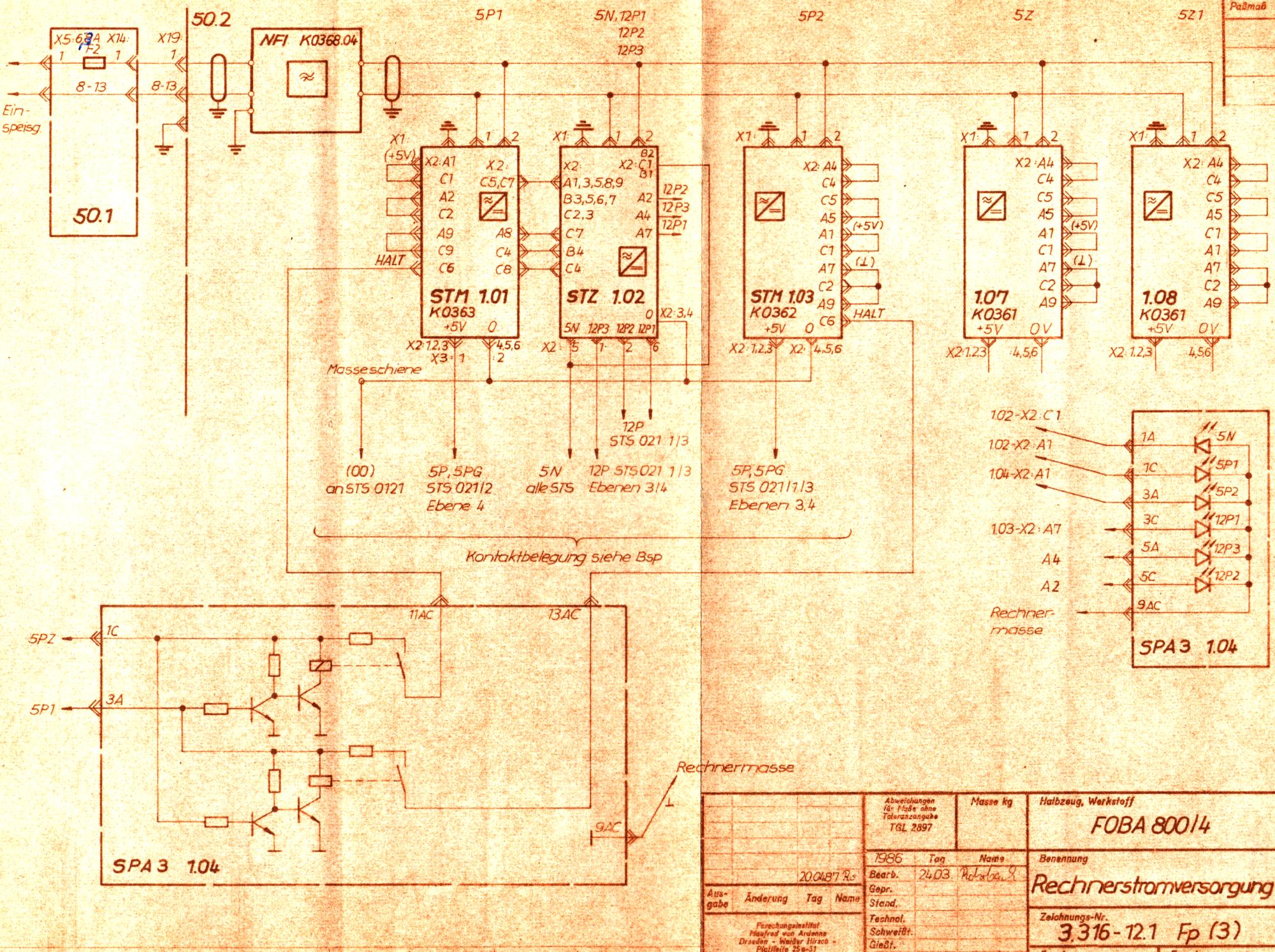

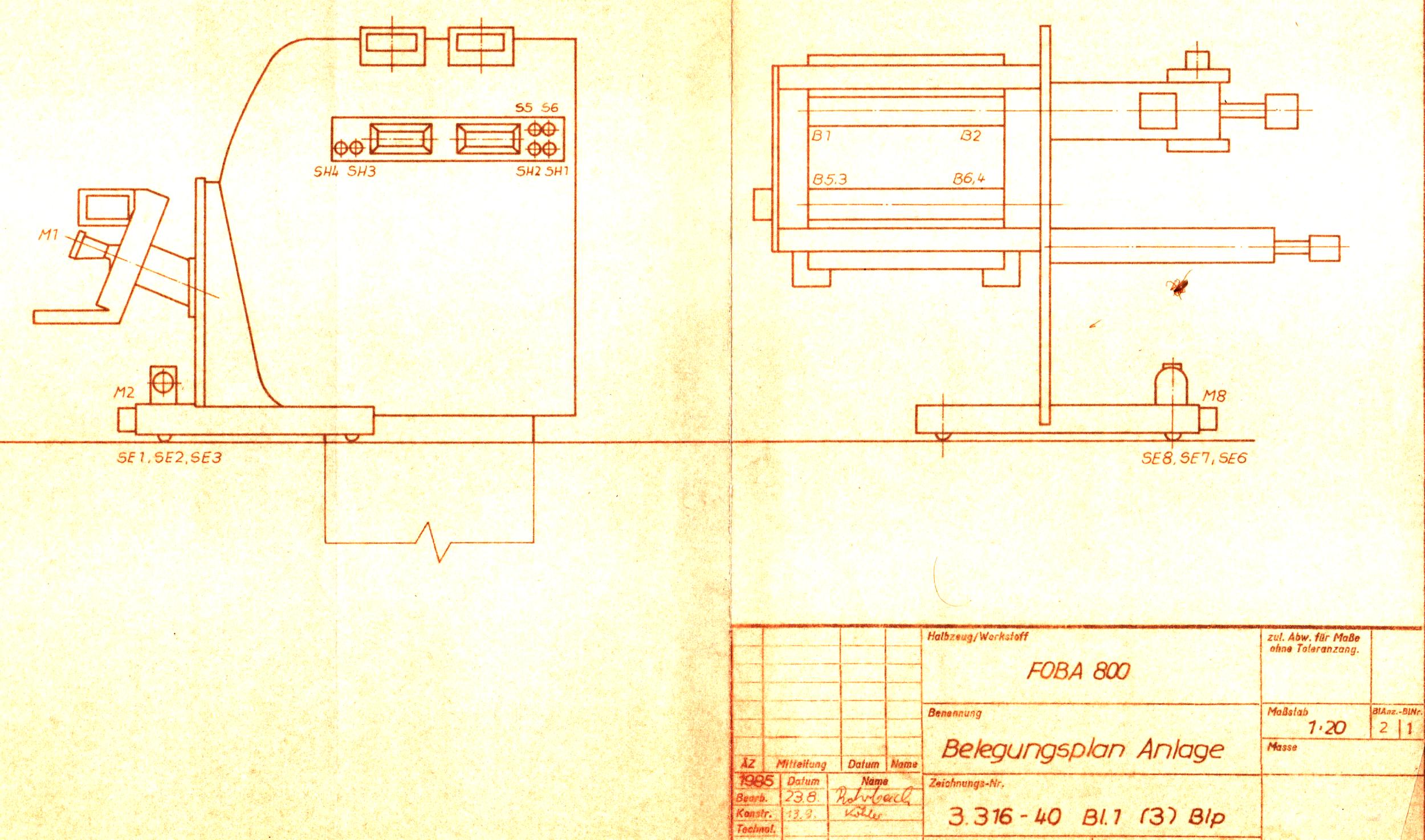

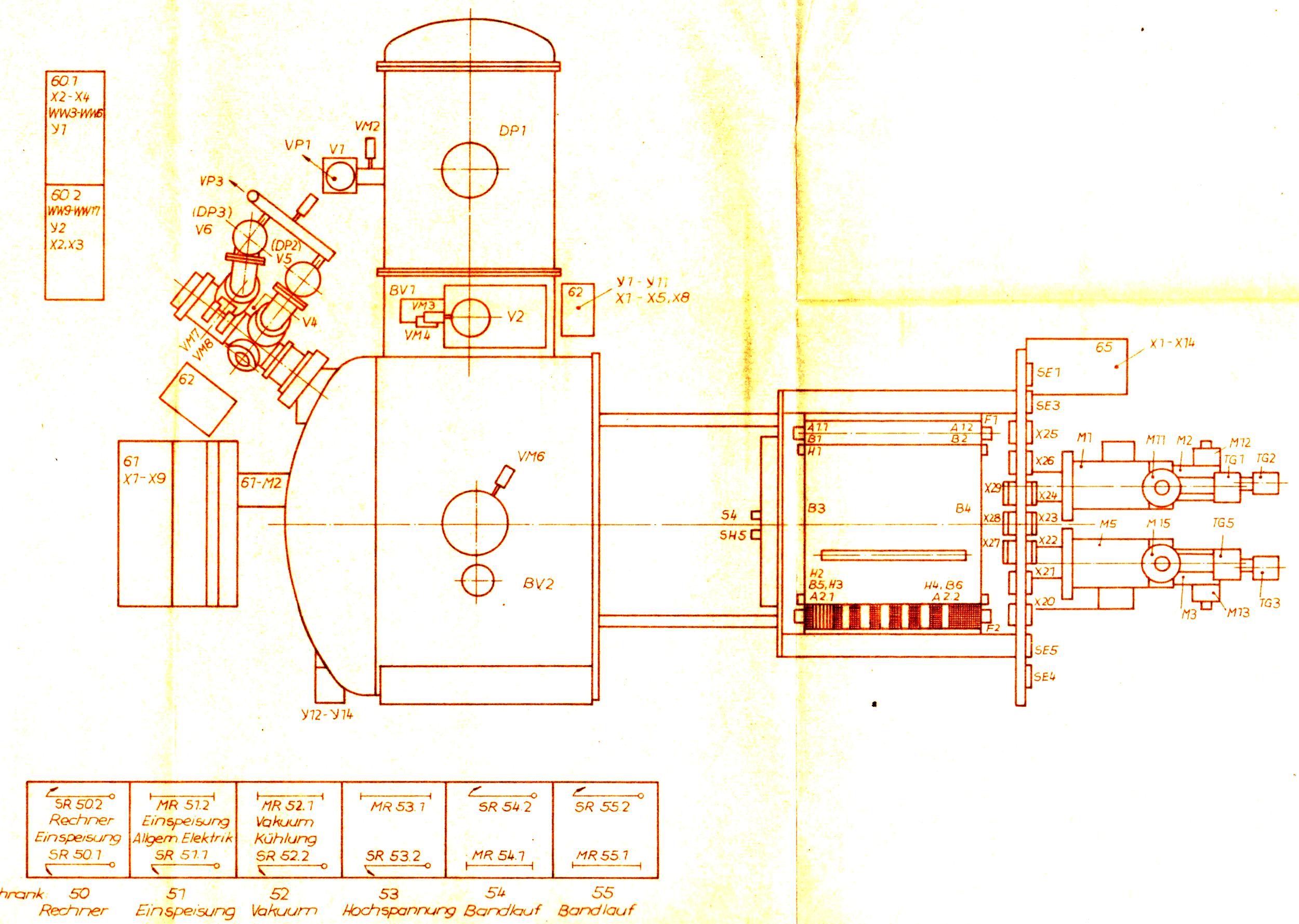

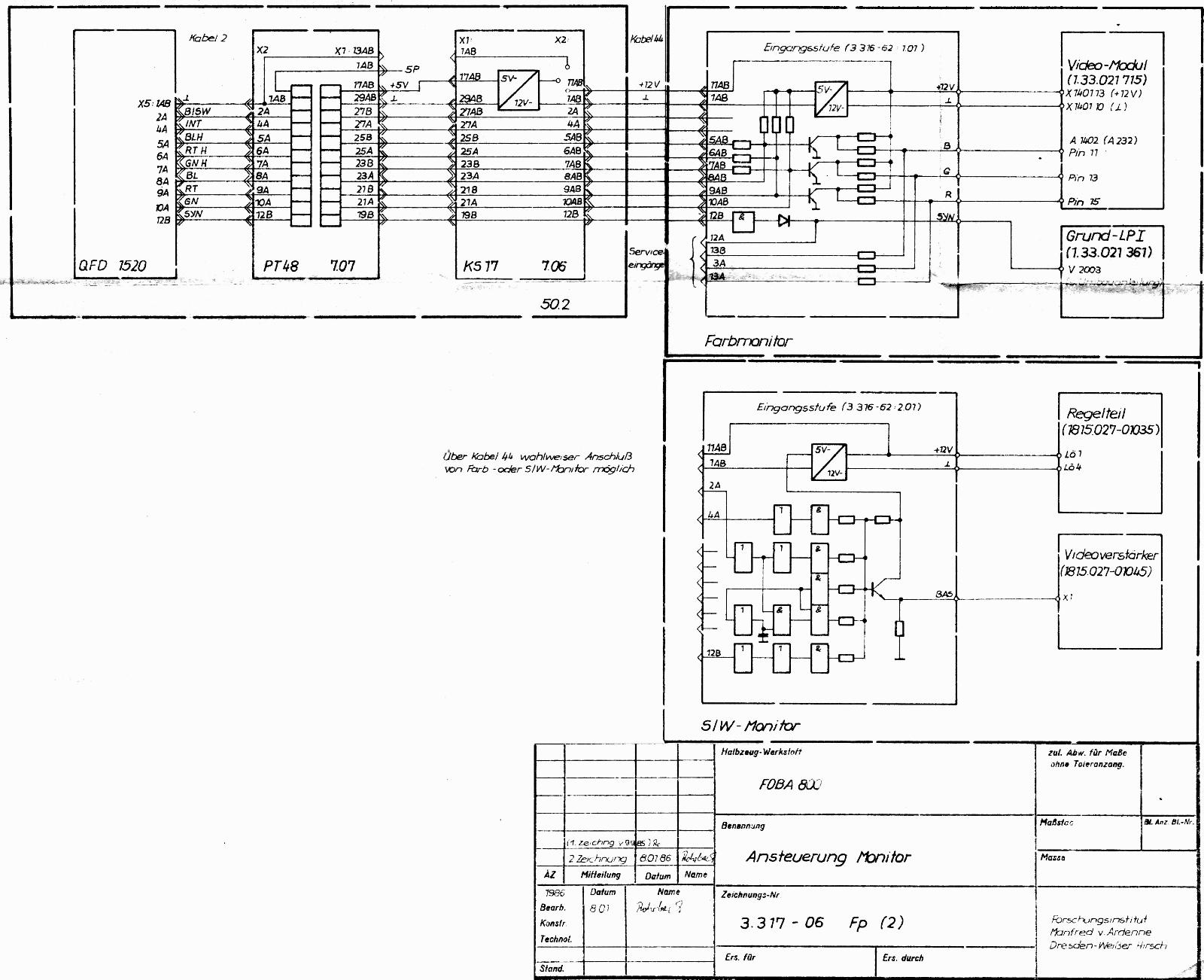

Technische Unterlagen FOBA 800 / 1000mit freundlicher Genehmigung durch VON ARDENNE Anlagentechnik GmbH Dresden FOBA 800 Blick von Oben  FOBA 800 Seitenansicht  FOBA 800 K1520-Speicherbelegung  FOBA 800 Regelung Belagwiderstand über Konstant-Spannungsquellen (Leitwertmessung)  FOBA 800 Bildschirmansteuerung Rechner-Schrank (0.9 MB) Schrank 50 Rechner-Stromversorgung (0.6 MB) K 0367 Schaltpl. Rechner-Kopplung (1.0 MB) Aufbau Bedienbildschirm (1.0 MB) PIO-Leiterplatte Bestückung (3.3 MB) PIO-Leiterplatte Schaltplan (1.7 MB) |
 |
